 LX大電流負載電阻器 |
|

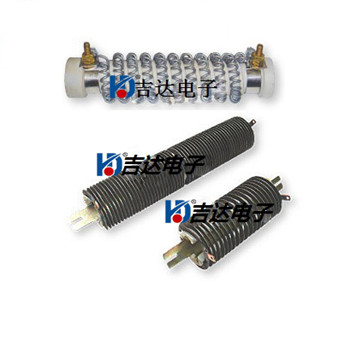

LX型電阻器，電阻絲垂直繞制在電阻管上，有利于散熱，電感量低耐過載能力強等特點，電阻值：0．02Ω～4.3Ω，電流最大承受200安培，適用于大電流低阻值。

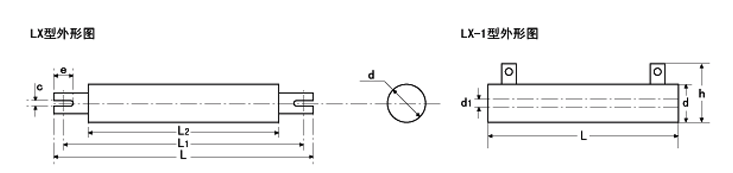

| 功率 |
L |
L1 |
L2 |
e |
c |
d |
| 1000W |
340 |
304 |
230 |
26 |
6.2 |
100 |
| 2000W |
560 |
524 |
450 |
26 |
6.2 |
100 |
LX-1型電阻器，電阻絲彈簧繞制在電阻管上，電感量低、耐過載能力強、安裝方便，電阻值：0．3Ω～4.3Ω。
| 型號功率(W) |
L |
d |
d1 |
h |
溫度 |
| 200w |
1 95 |
50 |
1O |
75 |
≤250℃ |
| 300w |
1 95 |
50 |
10 |
75 |
≤320℃ |
| 450w |
1 95 |
50 |
10 |
|
≤520℃ |
|
|
 |
|
電阻器技術參數：
功率范圍： 180W-2500W
阻值范圍： 0.08Ω-4.3Ω
額定溫升： ≤375℃
電極與安裝架之間耐壓：2KV
防護等級：IP：00
額定功率下阻值變化≤±3%
短時負荷能力：10倍功率6秒
環境溫度：-55℃+315℃

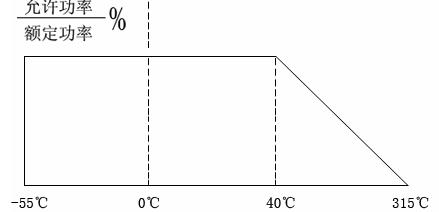

電阻器的允許負荷和環境溫度的關系
|
 |
 |
|
|
