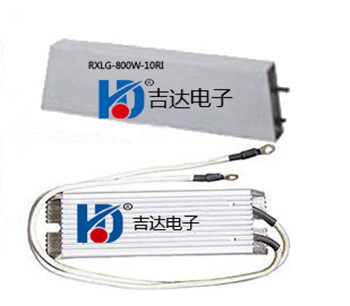

 RXLG鋁殼制動電阻器 |
RXLG系列鋁殼電阻采用高散熱鋁合金外殼和耐高溫材料作為電阻基體，高絕緣不燃性填充料灌封，電阻基體與電阻絲及金屬外殼緊密結合，具有較高的穩固性和熱傳導性。具有散熱快，耐振動，功率大耐過載能力強，體積小，安裝方便，外形美觀，適用于惡劣的工控環境是電子電力理想配套產品。廣泛使用于變頻器制動、電梯、軋機、起重機、拉絲機、負載老化試驗。（訂貨請注明導片型或線束型）
|
 |

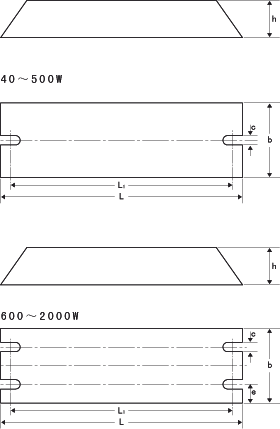

| 型號功率(W) |
L |
L1 |
b |
h |
c |
e |
安裝
螺絲 |
| RXLG40W |
100 |
90 |
40 |
20 |
5.5 |
|
5 |
| 60W |
115 |
105 |
40 |
20 |
5.5 |
|
5 |
| 80W |
140 |
130 |
40 |
20 |
5.5 |
|
5 |
| 100W |
165 |
155 |
40 |
20 |
5.5 |
|
5 |
| 120W |
190 |
180 |
40 |
20 |
5.5 |
|
5 |
| 150W |
215 |
205 |
40 |
20 |
5.5 |
|
5 |
| 200W |
165 |
153 |
60 |
30 |
5.5 |
|
5 |
| 300W |
215 |
203 |
60 |
30 |
5.5 |
|
5 |
| 400W |
265 |
253 |
60 |
30 |
5.5 |
|
5 |
| 500W |
335 |
323 |
60 |
30 |
5.5 |
|
5 |
| 600W |
335 |
323 |
61 |
59 |
5.5 |
1O |
5 |
| 750W |
400 |
388 |
61 |
59 |
5.5 |
1O |
5 |
| 1000W |
400 |
388 |
50 |
108 |
5.5 |
1O |
5 |
| 1200W |
450 |
438 |
50 |
108 |
5.5 |
1O |
5 |
| 1500W |
485 |
473 |
50 |
108 |
5.5 |
1O |
5 |
| 1800W |
560 |
548 |
50 |
108 |
5.5 |
1O |
5 |
| 2000W |
650 |
638 |
50 |
108 |
5.5 |
1O |
5 |
|
|
鋁殼電阻技術參數：
功率范圍： 40W-2KW
電壓范圍： 0V-1500V
阻值范圍： 0.2Ω-1KΩ
額定溫升： ≤375℃
耐壓 ： AC2500V/min 50Hz
防護等級：IP：54
引線長度：450mm
額定功率下阻值變化≤±3%
額定溫升：320℃
短時負荷能力：10倍功率6秒
環境溫度：-55℃+315℃

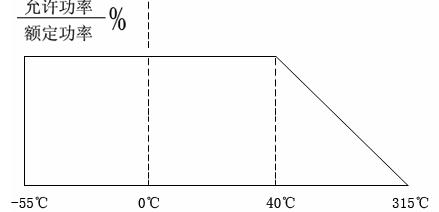

電阻器的允許負荷和環境溫度的關系
|
 |
 |
|
