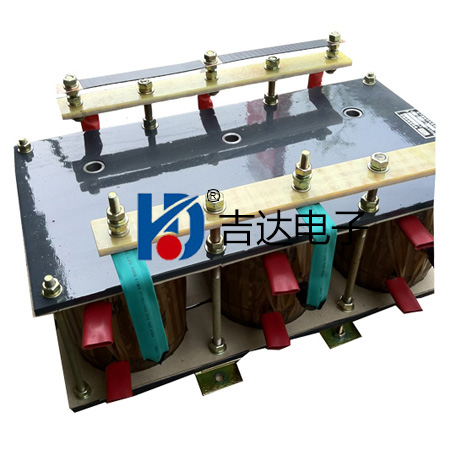

BP6系列頻敏變阻器
1、用途與適用范圍
BP6系列頻敏變阻器（以下簡稱變阻器）主要用作三相交流50Hz繞線式異步電動機的重載起動設備。變阻器是有堅固耐用，使用方便，維護簡單，占地面積小等特點。
3、技術性能及基本數據
當起動過程中的最低電網電壓不低于90%額定電壓時，變阻器經適當調整抽頭后能連續三次（總的起動時間不超過90S）可靠起動帶
額定負載的電動機，起動時電動機定子沖擊電流不大于2.5倍額定電流。變阻器的基本數據見表10。
表10變阻器的基本數據
| 電動機功率kW |
轉子電壓 |
不同轉子電流的變阻器型號 |
組數及接法 |
| 轉子電流 |
200～250A |
251～315A |
316～400A |
401～500A |
| 80～160 |
0.32～0.50 |
|
|
BP6-1/4040 |
|
1組Y接 |
| 0.51～0.80 |
|
BP6-1/5032 |
BP6-1/5040 |
|
| 0.81～1.25 |
BP6-1/6325 |
BP6-1/6332 |
|
|
| 1.26～2.0 |
BP6-1/8025 |
|
|
|
| 61～315 |
0.40～0.63 |
|
|
|
BP6-2/3250 |
1組Y接 |
| 0.64～1.0 |
|
|
BP6-2/4040 |
BP6-2/4050 |
| 1.01～1.60 |
|
BP6-2/5032 |
BP6-2/5040 |
|
1組Y接 |
| 1.61～2.5 |
|
BP6-2/6332 |
|
|
4、電氣原理圖
變阻器在起動完畢后須短接切除，電氣原理圖如圖9所示。
5、外形及安裝尺寸
變阻器外形及安裝尺寸見圖10及表11。
